折り畳み式陳列棚−壁掛け式

板チョコなど薄板状の長方形容器を立てた状態で収納できる陳列棚を製作した。ここでは長方形容器は一辺が斜めに保持できるようにした。同じ立てた状態で長方形容器の一辺が水平になるように並べると，びっしりと詰め込むことができるので収納率は良いが圧迫感がある。これに対し，斜めに長方形容器の一辺を保持する陳列棚では容器のかどがずれるため揃わず圧迫感がない。またレイアウトの面白さも感じられ板チョコの見た目が随分変わる。

陳列棚は折畳め，簡単に組み立てられる構造とするが，斜めに容器を保持するので安定性を考えなければならない。そのようなことから先ず強度的な検討をした上で，容器を陳列棚の奥行き方向にどんどん押し込んでも下に零れ落ちないような工夫を加えた。

1．折り畳み式陳列棚の製作

折り畳み式陳列棚の主な特徴は・・

１．軽い。

２．紙製なので陳列棚に押し込んで固定した容器を傷つけない。

３．折り畳んで自由に持ち運びができる。

４．安価で使い捨てが可能

５．量産が可能

用途例

１．長方形の容器で,お菓子の箱,薬の箱などの陳列棚として使用

２．長方形の厚手のカード,チケットなどの収納棚として使用

2．折り畳み式陳列棚の製作手順

陳列棚の強度を持たせるため,背板た棚板を用意しこれを貼り合せる構造とする。

先ずCADで陳列棚の背板と棚板の二次元展開図を作成する。次にカッティングマシンに二次元展開図のﾃﾞｰﾀ情報を送り紙をカットする。

�@背板の切り出し

写真はカットした陳列棚の背板正面側（左）と背板裏面側（右）である。組み立てる前に，あらかじめ罫線に沿って折り目をつけておく。写真で左右の突起部は棚板を結合支持するフックである。フックはこの背板部と後で示す棚板部に付いており対を成す。そしてフックには，それぞれ切込み（写真青線部分）を入れ,それらの切込みをはめ合わせてフックを固定するようにした。ここでは弾力性や強度を検討した上で，紙は厚さ0.6mmのコートボールDV400ｇを使用した。

背板正面側　　　　　　　　　　背板裏面側

�A棚板の切り出し

写真はカットした陳列棚の棚板正面側（左）と棚板裏面側（右）である。棚板裏面側で画面手前方向に突き出た平面部分（写真青斜線部分）を両面テープで前記背板正面側に貼り付ける。

棚板正面側　　　　　　　棚板裏面側

�B棚板と背板の接着

写真はカットした棚板と背板を接着した状態を示す。左から正面から見た写真，右横から見た写真，上から見た写真である。

右横から見た写真で判るように棚板の断面が長方形（写真の青線部分）をなし，それぞれ棚板と棚板の間に板チョコなど上下側面が挟まれる。棚板の底の部分（容器の上押さえ部の板に相当する）は弾力性があり柔らかく容器を押し込んだ際に上方向に湾曲変形することによって容器を支える。これにより支えられた容器が零れ落ちることがない。

正面から見た写真　　　　　　右横から見た写真　　　　　　上から見た写真

�C棚板のフックと背板のフックを掛ける

　棚板部と背板部のそれぞれ切込みをはめ合わせてフックを固定する。店頭などでの組立作業はここから後の作業となる。水平な台の上に陳列棚をおいて上段からフックを掛け合せていく。写真は，左から上段のフックを掛けた写真,全段フックを掛けた写真である。

上段のフックを掛けた写真　　全段フックを掛けた写真

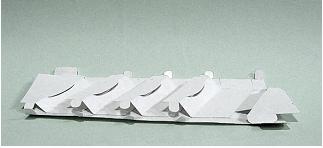

写真は，全段フックを掛けた状態での右横から見た写真,左横から見た写真である。

右横から見た写真　　　　　　左横から見た写真

�D什器の折り畳み

折り畳む場合,これまでの逆の手順で行う。フックをはずして棚を上から押す。棚の部分は断面が長方形であるから，写真のように平行四辺形の変形を成し全て潰れてフラットになる。

正面から見た写真　　　　　　　　　　横から見た写真

3．板チョコを収納した陳列棚・・製作実施例

長方形の薄い板チョコ容器を陳列棚の各段に2個づつ押し込んで陳列してみた。左から真正面から見た写真,斜め下から見た写真,斜め上から見た写真である。

板チョコを押し込む際には,板チョコ容器の上押さえ部の板が湾曲するので力は要らなかった。棚板と容器の上押さえ部の板で板チョコの上下側面が押さえられ固定されている様子が判る。現在の設計では棚の各段に4枚づつ板チョコが乗せられる。これは，棚板の奥行き方向の長さによって制限される。その奥行き方向長さが長いと柔らかくなり、容器の上押さえ部の板の湾曲が大きくなる。したがって板チョコの枚数を増やすと固定できなくなる。そのような場合，板の湾曲が発生する条件で今よりも剛性のある紙を使用して設計しなおせば良い。

陳列棚を前後方向に揺すってみたが,板チョコは零れ落ちなかった。また板チョコを取り出して側面の状況を調べてみたが押し込む際，容器の上押さえ部の板によってこすれ傷ついている部分は全く見られなかった。紙製の棚の利点である。

実際の陳列は，この棚の背面に穴を開け紐を通して壁に吊り下げて固定する。

真正面から見た写真　　　　斜め下から見た写真　　　斜め上から見た写真
