物性/水蒸気圧　(温度vs圧力)

図1. 温度：0 ～ 400℃ vs 圧力～100MPa(対数)

本ページ図の構成内容
図１：温度：0 ～ 400℃ vs 圧力～100MPaA(対数)➡
図２：温度：0 ～ 400℃ vs 圧力～25MPaA
図３：温度：0 ～ 120℃ vs 圧力～0.15MPaA
図４：温度：100 ～ 250℃ vs 圧力～3MPaG
図５：温度：200 ～ 380℃ vs 圧力～23MPaG
図６：圧力 0 ～　4MPaG vs 温度：100 ～ 240℃
図７：圧力 4 ～ 25MPaG vs 温度：240 ～ 380℃

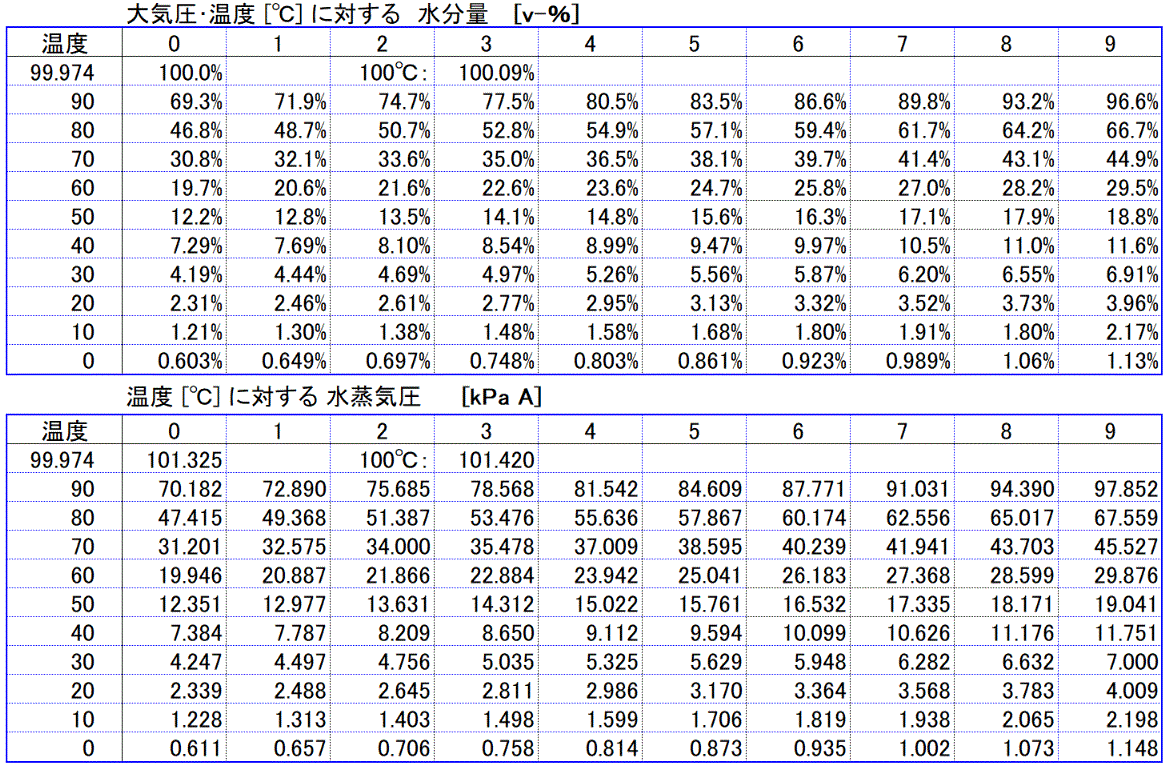

表　：大気圧･温度に対する水分量[vol%]、[kPa]
図８：温度：0 ～ 100℃ vs 水･飽和濃度[vol%]
図９：加圧下飽和水分濃度 0 ～ 140℃、0 ～5MPaG

図2. 温度：0 ～ 400℃ vs 圧力～25MPa

図３：温度：0 ～ 120℃ vs 圧力～0.15MPa　　　　図４. 温度：100 ～ 250℃ vs 圧力～3MPa

図５. 温度：200 ～ 380℃ vs 圧力～23MPa

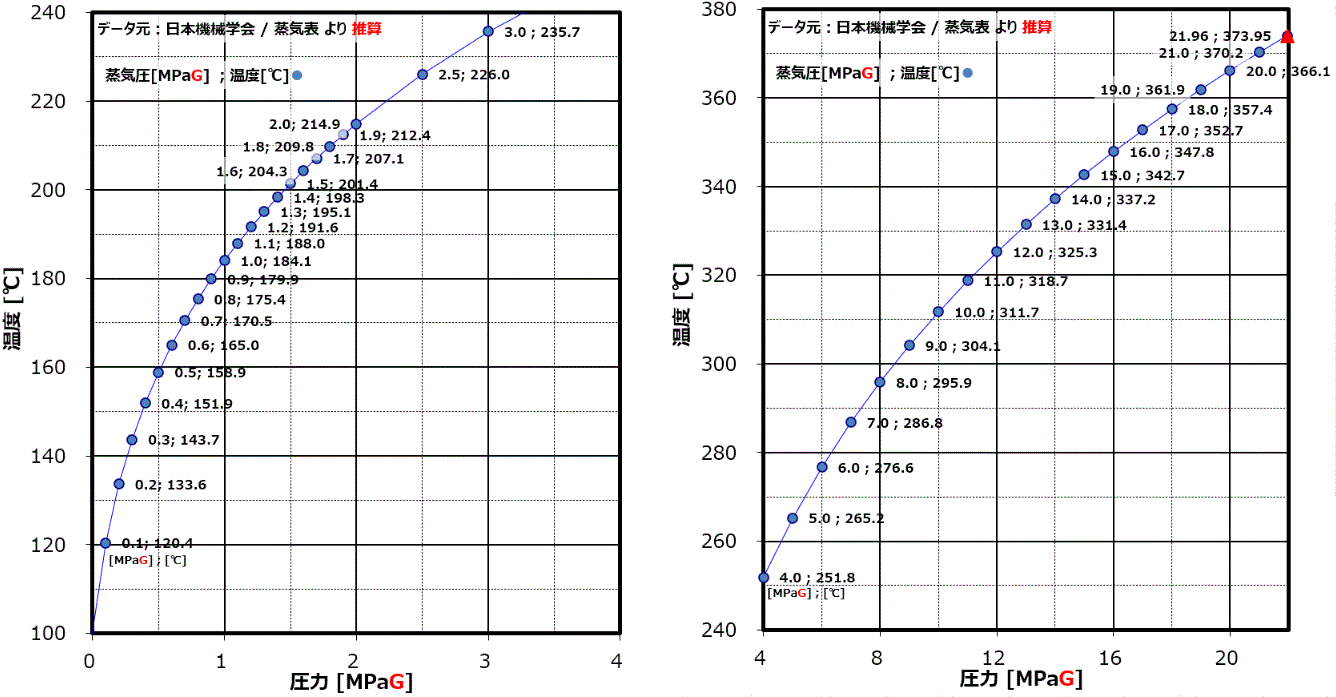

図６：圧力 0 ～ 4MPaG vs 温度：100 ～ 240℃　　　　　　　　　　　図７. 圧力 4 ～ 25MPaG vs 温度：240 ～ 380℃

水蒸気圧

図８：温度：0 ～ 100℃ vs 水･飽和濃度[vol%]

加圧下飽和水分濃度　0 ～ 140℃、0 ～5MPaG

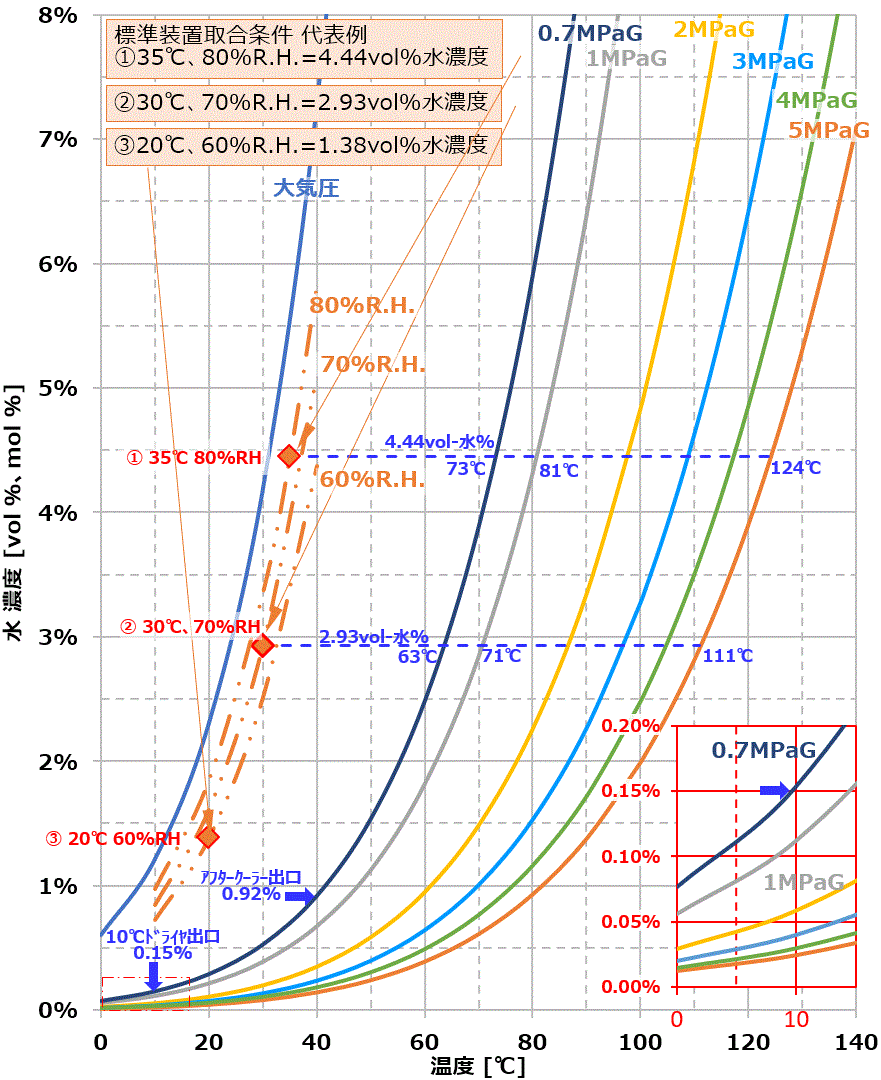

図９：加圧下飽和水分濃度図

大気圧と加圧下～5MPaG迄の飽和水分濃度と大気圧下での80/70 /60%R.H.時のガス中の水分濃度を右図に、水分含有ガスを圧縮した場合の水分の挙動(露点、凝縮)を以下に示します。
　例えば、大気圧の以下の吸込条件の水分含有ガスを圧縮した場合の加圧下での凝縮温度は以下となります。

吸込条件	② 30℃、70%R.H.	① 35℃、80%R.H.
同上水濃度 (大気圧)	2.93%	4.44%
0.7MPaG	63℃	73℃
1 MPaG	71℃	81℃
5 MPaG	111℃	124℃

30℃飽和湿分大気圧ガスは4.19vol%の水を含んでおり、圧縮機などの標準取合条件の代表例の70%R.H.では、2.93vol-水%が装置の取合条件になります。2.93%の水分含有ガスを昇圧すると、圧縮で温度上昇し、0.7MPaGの場合は以下となります：
　a) 昇圧･昇温ガスを40℃迄冷却
　　飽和蒸気圧0.0073844/(0.7+0.1013)x100= 0.92vol%、2.93-0.92= 2.01vol%の水が凝縮
　b) 冷凍式ドライヤで10℃迄冷却
　　飽和蒸気圧0.0012282/(0.7+0.1013)x100= 0.15vol%、0.92-0.15= 0.77vol%の水が凝縮

上記より、0.7MPaGに昇圧する場合、含有水分濃度2.93%になる温度は、63℃ですので、圧縮機内が63℃以上であれば、水は凝縮せずにそのまま圧縮機シリンダー等から水蒸気･ガスとして排出されます。
